Прецизионный источник опорного напряжения (ИОН) AD584LH: проверяем точность мультиметров в домашних условиях

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о недорогом прецизионном источнике опорного напряжения (ИОН) на базе микросхемы AD584LH, позволяющим в домашних условиях проверить различные измерительные приборы на соответствие заявленной точности. Прибор достаточно популярный, поэтому если заинтересовались, милости прошу под кат.

Приобрести ИОН можно здесь

Характеристики:

• — Тип – ИОН
• — Напряжение питания – 4,5-30V
• — Выходное напряжение – 2,5V, 5V, 7,5V или 10V
• — Используемая микросхема – AD584LH
• — Размеры платы – 56мм*47мм

Внешний вид:

Источник опорного напряжения AD584LH (в дальнейшем ИОН) поставляется в обычном антистатическом пакете:

У некоторых продавцов в комплекте еще идет поверочная бирка с контрольными значениями, но в моем случае ее не было.

Основное назначение прибора — формирования прецизионного малошумящего напряжения известной величины с минимальными температурными и временными дрейфами. ИОН могут применяться как источники эталонного напряжения для АЦП, ЦАП, для источников питания и т.д. Данный прибор позволяет выставить на выходе четыре значения выходного напряжения: 2,5V, 5V, 7,5V и 10V. Конечно, диапазон небольшой, но общее представление о точности измерительного прибора дать может.

Выглядит он следующим образом:

Представляет собой плату, на которой распаяны следующие основные элементы:

• — микросхема AD584LH
• — два вида разъемов питания
• — выключатель питания
• — четыре контактные клеммы
• — два типа выходных клемм
• — индикатор

Монтаж платы односторонний:

Присутствуют небольшие следы несмытого флюса, но на работоспособность это никак не влияет.

Рабочее напряжение ИОН составляет от 4,5V до 30V, наиболее точные результаты получаются при напряжении 12-15V. Напряжение питания ИОН должно быть выше выходного как минимум, на 1 вольт. На плате присутствует два вида разъема питания:

Внутренний хорошо подходит для работы с 12V батарейками типа 23А:

Сама по себе батарейка там не поджимается, а вот со специальным держателем (холдером) встает как родная:

Такие держатели достаточно распространены и стоят меньше доллара за десять штук, поэтому рекомендую приобрести:

К тому с помощью таких источников питания (батареек) можно запитывать различные маломощные приборы, которым требуется для работы более 10V.

Второй разъем предназначен для подключения внешнего питания, преимущественно от сетевого источника. Представляет собой разъем DC 5мм:

У каждого разъема присутствует по одному диоду Шоттки для защиты от переполюсовки питания, поэтому по-дурости сжечь плату не получится.

Что касается самой микросхемы, то есть несколько серий и AD584L самая точная (см. спецификации). Серии «J» и «S» имеют погрешность 30mV при 10V, «K» и «T» 10mV при 10V, а «L» всего 5mV, поэтому выбирайте именно ее.

Габариты:

Размеры платки составляют всего 56мм*47мм:

По традиции сравнение с тысячной банкнотой и коробком спичек:

Тестирование:

В качестве сравнения будем использовать мультиметр UNI-T UT61E как самый точный из всей серии. Первым делом посмотрим точность при 10V:

Очень неплохо, учитывая тот факт, что сама микросхема имеет небольшую погрешность. При 10V допускается погрешность 0,005V.

Опорное напряжение 7,5V:

Погрешность самой микросхемы на этом напряжении составляет 4mV.

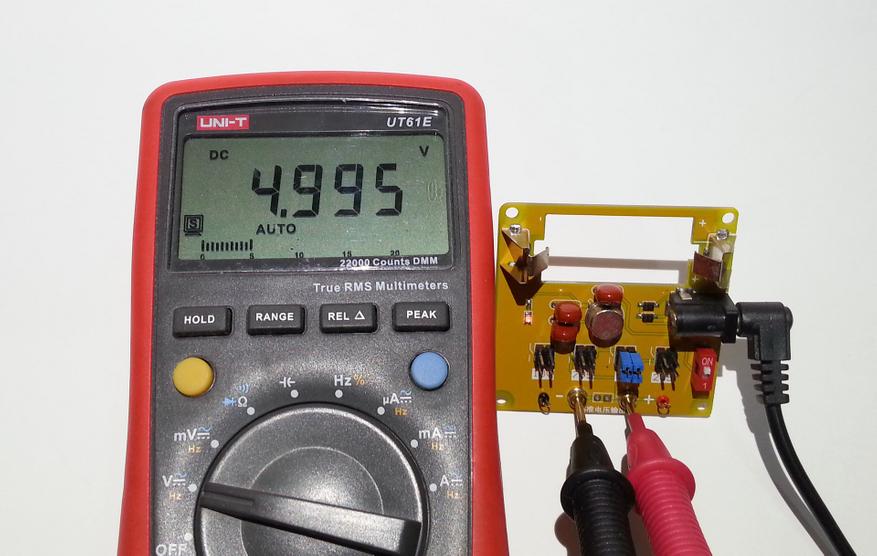

Опорное напряжение 5V:

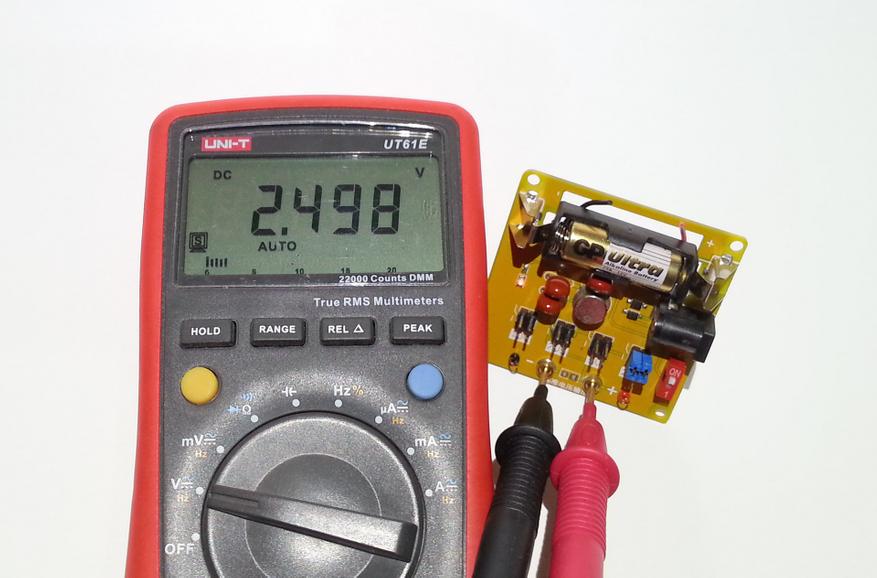

Опорное напряжение 2,5V:

Конечно, немного огорчает отсутствие бирки с измеренными контрольными значениями, но ходят слухи, что китайцы ее «рисуют» от балды. В любом случае точности для домашних измерений хватает с большим запасом.

При использовании источника питания с напряжением меньшим, чем установлено на выходе, погрешность огромная. Напряжение батарейки 23А составляет 9,5V, выставлено 10V, а в действительности на выходе ИОН около 8,41V:

При установке на выходе 7,5V, показания в норме:

При 2,5V также все в норме:

На мой взгляд, разница по напряжению должна быть не менее одного вольта, чтобы получить хорошую точность на выходе ИОН.

Выоды:

Отличная и главное недорогая плата для проверки точности измерительных приборов в домашних условиях. Огорчает лишь небольшой диапазон выходного напряжения, хотелось бы больше. По ссылке самая точная из серии, рекомендую именно ее.
