Розетка для печки мечта

Отечественная стационарная электро плита белого цвета Мечта 12-06-03СБ с духовкой, 220 В, 4 чугунные конфорки, обладает всеми высокими требованиями покупателей и отличными качествами. Рабочая поверхность оснащена четырьмя чугунными электро конфорками 2х145мм/1кВт; и 2х180мм/1,5кВт; общей мощностью 5 кВт. Есть регулировка на семь режимов нагрева комфорок. Электрическая духовка объемом 48,7 литров оборудована верхним и нижним нагревательными элементами общей мощностью 1,8 кВт.

Не менее 10 лет

Мощность и диаметр электроконфорок

1,0 кВт — d 145 мм; 1,5 кВт — d 180 мм

Регулирование мощности электроконфорок

Количество ступеней регулирования мощности электроконфорок

Регулирование мощности духовки

Регулирование температуры в духовке

Габаритные размеры без упаковки (ШхГхВ), мм

500 х 600 х 850

Габаритные размеры с упаковкой (ШхГхВ), мм

523 х 633 х 925

Характеристики плиты Мечта 12-06-03 СБ

Расположение рычагов управления на панели электроплиты Мечта 12-06-03 СБ

Электроплита мечта 12 06 03 сб

• панель управления оснащена индикатором включенного состояния электроконфорок и электронагревателей духовки
• духовка оснащена подсветкой, что позволяет наблюдать за процессом приготовления блюда, не открывая дверцу духовки
• двойное жаростойкое стекло дверцы духовки удерживает тепло внутри в течение всего процесса приготовления пищи
• термостат поддерживает заданную температуру в духовке в диапазоне до 300ºС
• плита оснащена отсеком для хранения посуды
• регулируемые опоры компенсируют каждую неровность пола и позволяют установить плиту идеально ровно на любой поверхности
• качество подтверждено сертификатом соответствия системы управления качеством по международному стандарту ISO 9001-2001

Мечта 12 06 03 сб

Комплектация электроплиты Мечта 12-06-03 СБ:

Электроплита — 1
Руководство по эксплуатации — 1
Перечень сервисных центров, уполномоченных на обслуживание и ремонт электроплит — 1
Крестовина (установлена в электроконфорке) — 2
Решетка — 1
Противень — 1
Розетка — 1
Колпачок — 4
Кронштейн — 1
Индивидуальная упаковка — 1
Шуруп — 1

Плита электрическая мечта 12 06 03сб

Электрическая плита Мечта 12 06 03сб купить в компании Teplodoma-msk

Тип нагревательных элементов

В зависимости от типа нагревательного элемента все модели делятся на 2 вида: с чугунными и ТЭНовыми конфорками. К первой категории относятся: «Мечта 12-06-03С», «Мечта 12-06-03СБ», «Мечта 12-06», «Мечта 12-06» и «Мечта 12-06-03». Ко второй категории относится 4-х конфорочная электроплита с духовкой «Мечта 12-03».

За чугунными конфорками легко ухаживать, однако разогреваются они достаточно медленно и долго остывают. Кроме того, это материал твёрдый, но хрупкий. Поэтому чугунная конфорка может треснуть если на её раскалённую поверхность попадёт холодная вода или рухнет тяжелая посуда.

ТЭН разогревается и остывает значительно быстрее. Однако ухаживать за такими конфорками несколько сложнее. Крошки и выкипевшая жидкость попадают под ТЭН и присыхают там. Удалить их губкой или тряпкой можно, только приподняв спираль.

Некоторые модели комплектуются экспресс-конфорками, которые быстрее нагреваются. В них установлен более мощный ТЭН (как правило на 2 кВт) против стандартных 1-1,5. Экспресс-конфорку производители помечают красным кружком.

4-х конфорочная электроплита «Мечта» с духовкой выпускается в двух исполнениях: чёрного и белого цвета. Тёмная эмаль удобна тем, что на ней не видны пятна и потёки, тщательного ухода она не требует. Белую плиту наоборот желательно протирать после каждого использования, но зато она легче впишется в интерьер кухни.

Производителем так же выпущена модель «Мечта 12-06-05», выполненная из нержавеющей стали, однако в продаже она встречается крайне редко.

Достоинства и недостатки

Основные преимущества электроплит:

• Использование электрической плиты для приготовления пищи значительно снижает вероятность получения ожогов в процессе готовки, поскольку исключается контакт с открытым пламенем.
• Электричество считается более безопасным источником тепла, нежели природный газ из-за отсутствия вероятности отравления продуктами горения или взрыва, вызванного случайной утечкой газа.
• Уход за электрической плитой более простой, нежели за газовым прибором.
• После приготовления внешняя поверхность посуды, используемой для готовки, остается чистой, так как на электроплите не происходит образования копоти.
• Конфорки электрических плит не остывают мгновенно после того, как вы их отключите. Готовое блюдо может еще немного потомиться на выключенной плите и дольше останется горячим.

Среди недостатков у некоторых моделей потребители отмечают:

• слабую жаростойкость ручек управления мощностью конфорок;
• невысокую прочность эмалевого покрытия духового шкафа;
• почернение решеток на варочной поверхности;
• небольшой диаметр конфорок.

Переключатель мощности

Коды производителя : ПМ-7 (ПМ-16-7-03)

Ремонт бытовой и промышленной техники в СПб!
Официальный сервис-партнер UNOX и Абат в городе. Выезд сервисного инженера, собственная база запчастей по ценам изготовителя!
Звоните! +7 (812) 292-08-38

Отзывы на Яндекс Маркете

«Отзыв огромной благодарности👍 Мы искали форсунки для плиты для дачного баллонного газа и нигде не было нужного нам размера резьбы 5. По совету знакомых обратились и нашли все,что нужно! Дозвонились быстро,без ожиданий,Денис все объяснил, подробно и четко🙏вежливый, слушающий ,диалог был на высоте и мне как девушке абсолютно не разбирающейся в этом всем, стало все понятно сразу😂 Спасибо за отношение к клиентам и за любовь к своей работе,!👍👍👍Рекомендую всем👍 В такую атмосферу, магазин хочется возвращаться🌸🌸🌸»

Анастасия Ч.

Отзывы на Яндекс Маркете

«Искал мешалку для хлебопечки LG. Этот магазин выбрал из-за наличия бесплатного самовывоза, т.к. переплачивать за доставку вдвое не хотелось. Тем более, что магазин находится относительно близко от дома и недалеко от метро. Если честно, нечасто приходится искать подобные мелочи для бытовой техники, но окинув взглядом выставленный ассортимент, решил, что в следующий раз за ножом для мясорубки приду именно сюда) В подарок получил фирменную ручку ТорТорг. Мелочь, а приятно.»

Avlozhkin

Отзывы на Яндекс Маркете

«После ремонта, монтажники выбросили комплектующие к газовой плите Дарина 1014, был только смартфон, не знала артикулов и названия комплектующих. Менеджер помог подобрать артикулы, оформил доставку транспортной компанией, недалеко от меня. С размерами ручки я ошиблась, оформили возврат и обмен. Компания находилась в Санкт-Петербурге, а я в Москве. Приятно иметь дело с профессионалами. РЕСПЕКТ.»

Вероника

Отзывы на Яндекс Маркете

«Оперативная связь и помощь с выбором товаров (дымоход). Если бы не внимание со стороны менеджера магазина, я бы по неопытности заказала вообще не то, что нужно. Быстро собрали и отправили заказ. В этом магазине очень хорошие цены, дымоход обошёлся вдвое дешевле, чем у конкурентов. Упаковано надёжно, есть наклейка «хрупкое». Качество изделий мне понравилось, теперь у меня новый и красивый дымоход. Спасибо вам большое!»

Masha P.

Отзывы на Яндекс Маркете

«Прекрасное впечатление от магазина, ассортимента и, особенно, от продавцов! Компетентность, вежливость! Доброжелательность Дениса. По его совету купил не только то, что необходимо для ремонта, но и то, поможет лучше выполнять другие домашние работы. Искренне рекомендую.»

Валентин Григорьевич Медведев.

Отзывы на Яндекс Маркете

«Искал свечу поджига для газовой плиты. Нигде не было, а здесь помогли выбрать подходящую и даже разбили комплект из четырёх, чтобы я мог купить только одну. Это очень здорово. Вообще отношение к покупателю просто образец для подражания!
Комментарий: Удобно расположен. И пешком от метро недалеко и на машине есть где остановиться.»

Евгений Борохов

Отзывы на Яндекс Маркете

«Небольшой уютный магазин недалеко от станции метро ЧЁРНАЯ РЕЧКА. Большой ассортимент товара. Вежливый и КОМПЕТЕНТНЫЙ персонал. Возможность вернуть или заменить не подошедший товар
При необходимости ВОСПОЛЬЗУЮСЬ .Мой номер тел: 8-906-255-**-** Это не реклама а ОТЗЫВ.»

Валерий М.

Отзывы на Яндекс Маркете

Быстрая связь, причем, даже, что удивительно, получила ответ на вопрос в очень позднее время. Доброжелательность, внимательность, терпеливость)) Все получила через доставку СДЭК. Упаковано хорошо, всё четко. Очень удобно, т.к. пункты самовывоза сейчас везде. Рекомендую к сотрудничеству с данным продавцом. Надежный))
Комментарий: Человеческое, адекватное отношение, общение))»

Сообщений 1 страница 8 из 8

Поделиться1Ср, 16 Мар 2011 01:05

• Автор: Бьюик
• подключение
• Зарегистрирован : Ср, 16 Мар 2011
• Приглашений: 0
• Сообщений: 2
• Уважение: [+0/-0]
• Позитив: [+0/-0]
• Провел на форуме:
  23 минуты
• Последний визит:
  Чт, 17 Мар 2011 00:45

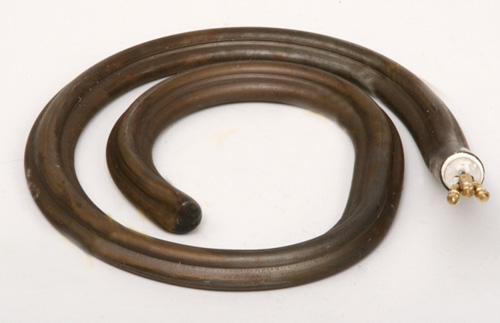

Приятель принёс ТЭН с тремя выводами, собирается сделать простейшую плитку в гараж, подскажите куда сажать 220 В — без переключателя.
Спасибо!

Отредактировано Бьюик (Ср, 16 Мар 2011 01:06)

Поделиться2Ср, 16 Мар 2011 02:03

• Автор: electro
• энергетик
•
• Откуда: Казахстан, Нур-Султан (Астана)
• Зарегистрирован : Пт, 22 Сен 2006
• Приглашений: 0
• Сообщений: 2291
• Уважение: [+129/-3]
• Позитив: [+121/-37]
• Пол: Мужской
• Возраст: 44 [1977-05-31]
• Провел на форуме:
  16 дней 18 часов
• Последний визит:
  Вчера 07:41

необходимо замерить сопротивление между выводами

и укажите маркировку выводов

Поделиться3Ср, 16 Мар 2011 03:40

• Автор: Looking
• мощность
•
• Откуда: Беларусь, Речица
• Зарегистрирован : Ср, 8 Июл 2009
• Приглашений: 0
• Сообщений: 77
• Уважение: [+6/-0]
• Позитив: [+0/-0]
• Пол: Мужской
• Возраст: 34 [1987-04-02]
• Провел на форуме:
  1 день 2 часа
• Последний визит:
  Пн, 24 Июн 2013 12:26

Вам полюбому нужен тестер, нужно позвонить эти 3 контакта, 1 должен звониться и корпусом, это земля, а 2 остальных между собой)
А вообще, такой ТЭН ниразу не видел, возможно это 3-х фазный, на конце соединён в звезду) Откуда он?

Отредактировано Looking (Ср, 16 Мар 2011 03:43)

Поделиться4Ср, 16 Мар 2011 06:05

• Автор: electro
• энергетик
•
• Откуда: Казахстан, Нур-Султан (Астана)
• Зарегистрирован : Пт, 22 Сен 2006
• Приглашений: 0
• Сообщений: 2291
• Уважение: [+129/-3]
• Позитив: [+121/-37]
• Пол: Мужской
• Возраст: 44 [1977-05-31]
• Провел на форуме:
  16 дней 18 часов
• Последний визит:
  Вчера 07:41

1 должен звониться и корпусом

никак не может быть один на корпус
вся электрическая часть ТЭН изолирована

А вообще, такой ТЭН ниразу не видел, возможно это 3-х фазный, на конце соединён в звезду)

нет это не трехфазный, это точно

Поделиться5Ср, 16 Мар 2011 08:46

• Автор: drug
• энергетик
•
• Откуда: Астана
• Зарегистрирован : Ср, 15 Авг 2007
• Приглашений: 0
• Сообщений: 2478
• Уважение: [+216/-13]
• Позитив: [+38/-9]
• Пол: Мужской
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  Пт, 4 Апр 2014 09:50

electroнаписал истину:

необходимо замерить сопротивление между выводами. . и укажите маркировку выводов

Скорее всего этот ТЭН с электроплитки с трехступенчатой мощностью — две спирали и общий вывод, включаются последовательно (слабый нагрев), одна спираль (вторая ступень), параллельно (мощный нагрев).
Нужен тестер-омметр.

Поделиться6Ср, 16 Мар 2011 11:08

• Автор: drug
• энергетик
•
• Откуда: Астана
• Зарегистрирован : Ср, 15 Авг 2007
• Приглашений: 0
• Сообщений: 2478
• Уважение: [+216/-13]
• Позитив: [+38/-9]
• Пол: Мужской
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  Пт, 4 Апр 2014 09:50

Первоначально не обратил внимания на название темы, где указана модель плитки — «Мечта».
Поиск тут же выдал — ТЭН 1000 Вт, пятиступенчатая регулировка мощности.
Если две спирали на 400 и 600 Вт. включить последовательно, то получится первая ступень нагрева — 240 Вт., вторая и третья ступени — по одной спирали 400 или 600 Вт., обе спирали параллельно — 1000 Вт.
Поскольку Бьюик

. собирается сделать простейшую плитку в гараж, подскажите куда сажать 220 В — без переключателя.

то нужно тестером выявить две спирали по 81 и 120 Ом. (хотя конкретные цифры и не обязательно определять), найти общий вывод, а два других запараллелить и нагреватель на 1000 Вт. будет готов, если обеспечить электро- и пожаробезопасность .

Кто написал Электроплита «Мечта-8». Техническое описание и схема.? Узнайте фамилию, как зовут автора книги и список всех его произведений по сериям.

Возможность размещать книги на на нашем сайте есть у любого зарегистрированного пользователя. Если Ваша книга была опубликована без Вашего на то согласия, пожалуйста, направьте Вашу жалобу на info@libcat.ru или заполните форму обратной связи.

В течение 24 часов мы закроем доступ к нелегально размещенному контенту.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.
